测量范围：0～1、10、100、1000、5000、50000、100000ppm；0～100mg/L；0～100 %LEL；0～2%、10%、50%、99.999%、100 %Vol；0～1、10、100、1000、10000mg/m3；0～200g/m3；不一一列出，根据实际需求而定
检测原理：电化学、催化燃烧、红外、热导、PID光离子等，根据气体类型、量程和用户需求而定
分 辨 率：根据量程、实际需求而定
ppm单位的有：0.001ppm、0.01ppm、0.1ppm、1ppm
%LEL单位的有：0.01%LEL、0.1%LEL、1%LEL
mg/m3单位的有：0.001mg/m3、0.01mg/m3、0.1mg/m3、1mg/m3
%VOL单位的有：0.001%VOL、0.01%VOL、0.1%VOL、1%VOL
mg/L单位的有：0.01mg/L、0.1mg/L、1mg/L
g/m3单位的有：0.01g/m3、0.1g/m3、1g/m3
采样方式：扩散式，在线检测 （泵吸式可选配）
显示方式：1.7寸彩屏数字显示
安装方式：壁挂式、固定式、管道式(管道内螺纹尺寸：M45X1.5mm)、抱管式
检测精度：≤±3%（F.S） 精度要求可咨询定制
响应时间：≤ 20秒
恢复时间：≤ 30秒
重 复 性：≤±1%
线 性 度：≤±1%
工作环境：温度-20℃～+50℃（典 型 值）；-40℃～+70℃（极 限 值，视传感器而定）
相对湿度≤0～90%RH，无冷凝
工作压力：大气压±30%
工作电源：24VDC（可选范围12～30VDC）
语言界面：简体中文
螺纹尺寸：底部外螺纹，M45X1.5mm
报警方式：浓度报警，声光报警
报警设置：已设置A1浓度报警值、A2浓度报警值，可自定义手动设置。
输出信号：1、4-20mA电流信号；
2、RS485信号：MODBUS RTU协议；
3、开关量信号：默认1组继电器，无源触点（干节点）输出；可选配2组继电器
4、继电器输出：可接AC220V或DC24V，电流<1A
壳体材质：铝合金，耐磨耐腐蚀
电气接口：NPT3/4转接内螺纹 （可选1/2NPT、G3/4、G1/2转接内螺纹）
防爆类型：隔爆型
防爆标志：Ex db IIC T6 Gb
防护等级：IP65
尺 寸：238×210×89mm
重 量：约1.7Kg
技术特性
1）电源：AC220V（内置有AC220V转24VDC开关电源）或24V蓄电池
2）功耗：小于 15W
3）测量范围：与连接的探测器/检测仪同步
4）显示方式：9寸高清触摸彩屏数字显示
5）安装方式：壁挂式
6）报警设定：依据在线探测器/检测仪可自由设定，一路探头可控制三组继电器
7）输入信号；RS485/4-20mA
8）报警方式：声光报警
9) 输出信号：RS485、4-20mA输出，其中4-20mA输出为选配功能。本控制器一共8组常规继电器，一组公用继电器，都是常开/常闭无源触点输出，可扩展为32路，所有继电器规格为（AC125V/12A、AC277V/10A）
10) 温度：-20~50℃,湿度:0~95%RH
11) 标配：4路（可以选配8-32路）4-20mA输入，同时可以RS485信号输入（每个控制器可接255台设备，支持控制器之间远程级联），RS485输出（标准MODBUS，RTU协议）、4-20mA输出（选配）、记录存储功能，自动翻屏或手动翻屏，一屏显示1-16路，或一屏只显示一路，大字体显示。支持远程校准和参数设置，强大的数据统计分析能力、报警可延长时间、通道屏蔽、报警排序、可编程继电器输出、
单位可设 ppm、%Vol、%LEL、mg/m3、毫克/立方、mg/L、毫克/升、PPHM、ppb、米/秒、升/分钟、毫升/分钟、m/s、Pa、Kpa、PSI、bar、公斤、℃、%RH等
12) 尺寸：520*320*120mm
◆ 采用进口气体传感器，性能灵敏稳定，通气调试校准，保障测量精度。
◆ 三线制标准4～20mA输出及RS485信号输出。
◆ 两个电缆进线口，方便现场接线安装。
◆ 红外遥控器，无需开盖操作功能菜单。
◆ 1.7寸高清彩屏，显示实时浓度、报警状态。
◆ 具有声光及闪光报警灯。
◆ 误操作识别功能：浓度校准误操作自动识别并阻止，避免人为因素造成不良
◆ 具有继电器输出，数据恢复，数据存储等功能。
◆ 大屏幕LCD背光直观显示气体浓度、单位、工作状态等。
◆ 独立气室结构，方便现场传感器更换。
◆ 全量程范围温度数字自动跟踪补偿，保证测量准确性。
◆ 电路设计具有防爆、防雷、防静电能力。满足标准，抗高强度脉冲浪涌电流冲击。具有防反接功能。符合EMI、EMC标准。
特点：
1、采用高速、高集成的微处理系统，标准ARM架构内核，高性能，低功耗；
2、采用Linux 、uC/OS实时操作系统，模块化设计，软件架构标准，集成化程度高，运行速度快，稳定性好；
3、高清9寸触摸彩屏，分辨率高，视觉效果佳；
4、工业级UI设计，多种显示模式，图文结合，大字体显示，交互性友好；
5、丰富的功能快捷键、数字键盘、无线手操器及触摸按键，操作方便简单；
6、支持多级权限用户管理，菜单密码保护；
7、最多支持255通道输入，32路继电器输出，32路4-20mA输入输出；系统级联支持1000以上输入通道。
8、强大的数据统计分析，报警，故障识别排序，总数累计；
9、大容量数据记录存储、查询，容量可以无限制增加，数据导出灵活；
10、支持数据记录打印，可内置或外置打印机；
11、控制器可对探头（检测仪）进行零点，跨度校准及参数设置；
12、通道屏蔽，报警延长时间等特色功能，应用方便；
13、继电器输出配置灵活可变，轻松实现一对多，多对一；
14、接口兼容性强，支持RS485、RS232，RJ45（网口）等，
15、支持蓝牙、LoRa、GPRS、WIFI、433M等无线通讯接口；
16、组网灵活，支持总线和4-20mA混合组网；
17、可靠性高，多级防护措施，具有浪涌，脉冲群及静电保护；
18、支持市电220V供电及24V蓄电池备用供电，无缝切换；
19、支持其它如压力、液位、温湿度、风速，风向等变送器接入；
20、依照可燃报警控制器GB 16808－2008标准设计；
21、防护等级IP65；
探测器(检测仪)基本配置附件 （不包括可选配件及定制功能）
① 仪器 *1
② 遥控器 *1
③ 中文说明书 *1
④ 保修卡&合格证 *1

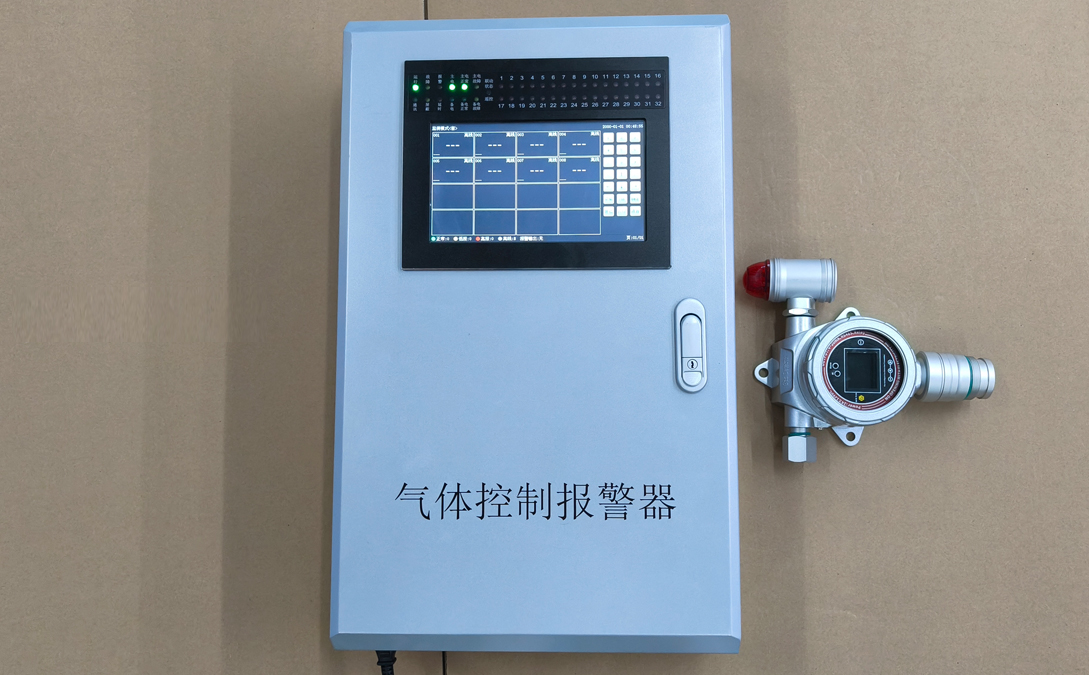

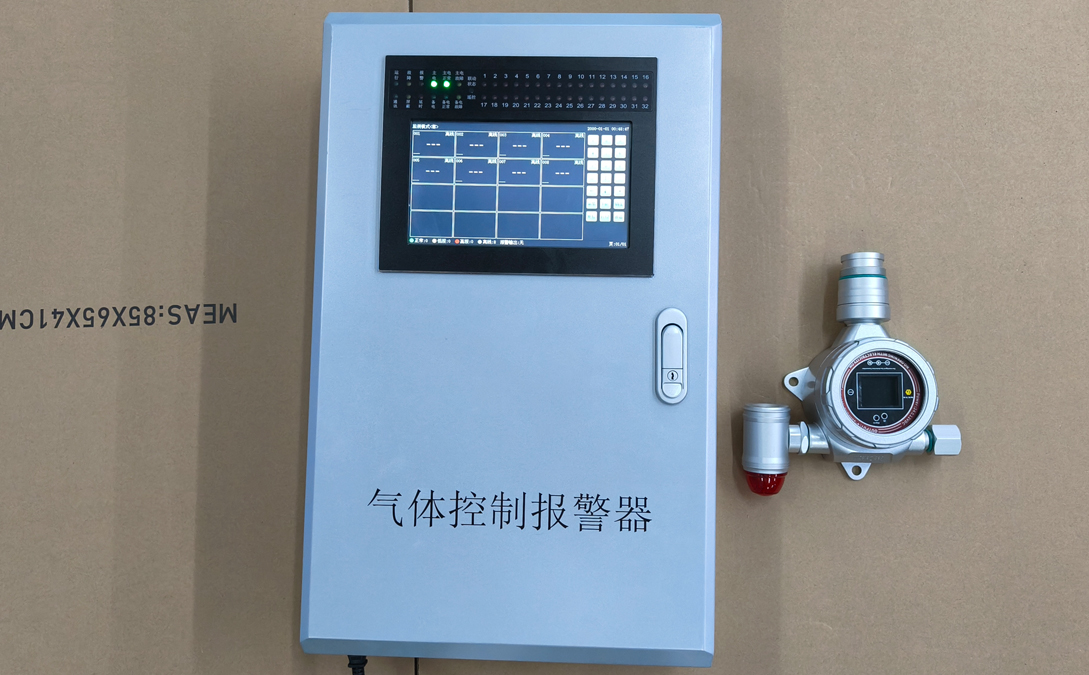

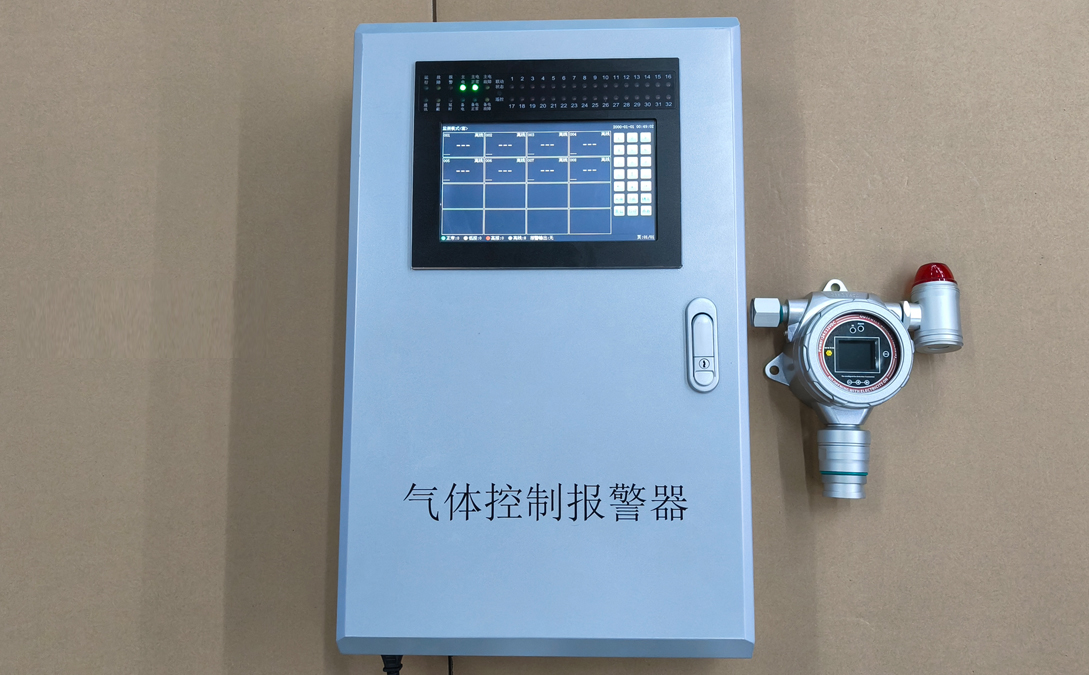

气体控制报警器（主机）基本配置附件 （不包括可选配件及定制功能）
① 仪器 *1
② 钥匙 *1
③ 中文说明书 *1
④ 保修卡&合格证 *1
根据场合需求增加选配件：
外置式声光报警灯
接触器（辅助启动/停止大风机、大排风扇）
3芯电缆线
4芯电缆线
485转接卡（连接电脑）
蓝牙打印机
其他需求欢迎咨询
根据场合需求，可定制：
1、定制主机4-20mA输出
2、定制网线接口传输：TCP/IP转换器，局域网或互联网，需要固定IP地址。
3、定制无线传输GPRS（4G）
4、定制网页端云平台查看仪器数据功能（无线传输）
5、定制hart协议输出功能
6、定制433功能传输（2公里，无遮挡）
7、定制433功能传输（5公里，无遮挡）
8、定制433功能传输（10公里，无遮挡）
9、定制Lora功能传输
10、定制Lora WAN（自组网）功能传输
定制功能不一一列出，欢迎咨询
有线传输：
1、采用4-20mA方式：探测器（检测仪）与气体控制报警器（主机）之间采用三根线（三芯电缆线）连接，分别为DC 24V正极、4-20mA信号线、DC 24V负极，一一对应。
2、采用RS485方式：探测器（检测仪）与气体控制报警器（主机）之间采用四根线（四芯电缆线）连接，分别为DC 24V正极、DC 24V负极、485正极、485负极，需设置对应地址序号。
无线传输：（可咨询定制网页端云平台，登录云平台，查看仪器数据，通过流量传输方式）
1、可通过定制的Lora功能传输
2、可通过定制的Lora WAN（自组网）功能传输
3、可通过定制的GPRS（4G）功能传输
4、可通过定制的433功能传输（2公里，无遮挡）
5、可通过定制的433功能传输（5公里，无遮挡）
6、可通过定制的433功能传输（10公里，无遮挡）
7、可通过定制的网线接口传输
8、可通过定制的hart协议传输
详情欢迎咨询
欢迎使用，产品使用指导：
可查看产品说明书
可电话联系指导
可在线联系指导
可视频指导
以下为部分使用场合，探测器/检测仪使用上需要注意：
1、注意避免高浓度气体冲击，超出测量范围的浓度会对气体传感器造成损坏。
2、注意避免高温环境下使用，温度过高会对气体传感器及仪器造成损坏。
3、注意避免湿度过大的场合使用，水汽湿度过大会对气体传感器造成损坏。
4、注意避免高压力环境下使用，高压力会对气体传感器造成损坏。
5、注意避免粉尘固体颗粒物堵塞感应口。
6、注意避免油渍污垢进入仪器。
解决对策：
1、超出仪器测量范围的，联系咨询客服是否有高量程。
2、使用场合温度过高的，联系咨询客服增加配置高温气体预处理在线监测系统。
3、使用场合湿度过大的，联系咨询客服增加配置高湿度高水汽气体预处理在线监测系统。
4、使用场合为高压力的，需要做降压处理。
5、使用场合有粉尘固体颗粒物的，联系咨询客服增加配置气体预处理在线监测系统（过滤及反吹）。
6、使用场合有油渍污垢的，联系咨询客服增加配置气体预处理在线监测系统（过滤及反吹）。
气体控制报警器（主机）在使用上需要注意：
1、注意避免高温环境下使用。
2、注意避免湿度过大的场合使用。
3、非防爆型不能在防爆场合使用。
欢迎咨询
仪器在发货前经过通气调试校准，收到后可以开机使用。
定期校准，使用方可根据实际使用情况自行决定。
校准服务：
① 发快递寄回我司，由我司技术人员进行通气调试校准。
② 用户可自行购买标准气体以及相应的配件，然后按说明书流程操作。
③ 用户可自行发往第三方计量单位，需自行付校准费。
④ 用户也可交由我司代发第三方计量单位，所需费用由用户支付。
⑤ 如遇到不明白之处，可致电咨询。
售后服务：
一、质保期：1年 (不含配件)
二、产品保修信息:
正常使用情况下（各参数在产品技术范围内）由于产品本身质量引起的故障，在保修期内将负责给予免费保修，但不承担维修产品的上门费、运送费、拆装等与实际维修无关的费用；若对所选购的产品有额外的保修需求，欢迎致电咨询。
三、产品出现以下情况不属于免费保修范围，但可以提供维修服务，具体为：
1、 用户因安装、使用、保管不当而引起的故障或损坏；
2、 产品进水、粉尘堵塞、化学物质的侵蚀等使用检测环境因素造成的故障或损害；
3、 擅自拆卸、改装、调试或产品经过非我司人员维修或拆装；
4、 不在产品技术参数要求范围内使用而造成的故障或损坏，(如检测环境温湿度过大，气体浓度超出了产品的满量程，电压或电流的不稳定等）；
5、 因不可抗力(如地震、火灾、水灾等)或自然灾害而造成的故障或损坏；
7、 产品超出质保期；
四、产品保修服务流程
根据用户反馈的故障信息，公司技术服务部在收到用户寄过来的产品后，及时进行检查，然后把结果反馈到用户(反馈的方式为电话或邮件书面等)，不属于免费维护的，将收取零配件的成本费；人工费及产品调试、校准等为免费服务。
