测量范围：常规
检测原理：常规
采样方式：扩散式，在线检测
安装方式：壁挂式、固定式
分 辨 率：常规
示值误差：±3%（F.S）
响应时间：≤ 20秒
恢复时间：≤ 30秒
重 复 性：≤±2%
线 性 度：≤±2%
工作温度：-20℃～+50℃（典 型 值）；-40℃～+70℃（极 限 值，视传感器而定）
工作湿度：≤90%RH，无冷凝
工作压力：大气压±30%
工作电源：24VDC（可选范围12～30VDC）
显示方式：不带显示
螺纹尺寸：底部外螺纹，M45X1.5mm
报警方式：浓度报警，声光报警
报警设置：已设置A1浓度报警值、A2浓度报警值
输出信号：1、4-20mA电流信号；
2、RS485信号：MODBUS RTU协议；
3、开关量信号：默认1组继电器，无源触点（干节点）输出；可选配2组继电器
传输方式：有线传输：三芯(4-20mA)或四芯屏蔽(总线制RS485)电缆线，单芯1.5mm2，远距离传输（1公里内）。
壳体材质：铝合金，耐磨耐腐蚀
电气接口：NPT3/4转接内螺纹（可选1/2NPT、G3/4、G1/2转接内螺纹）
防爆类型：隔爆型
防爆标志：Ex db IIC T6 Gb
防护等级：IP65
尺 寸：200×238×65mm
重 量：约1.4Kg

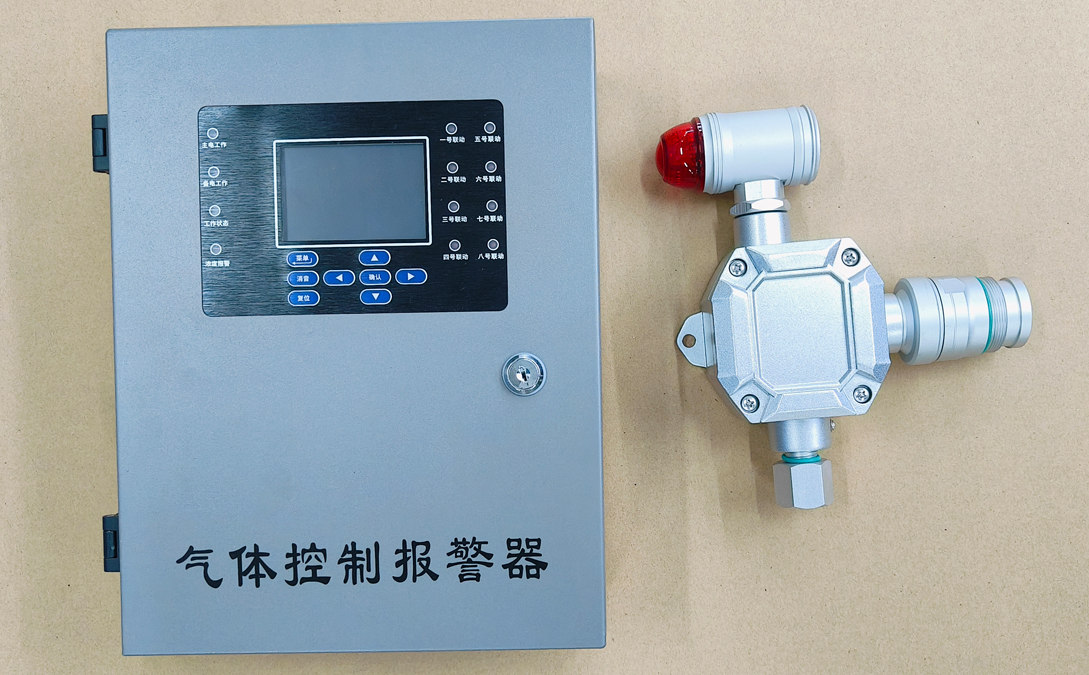

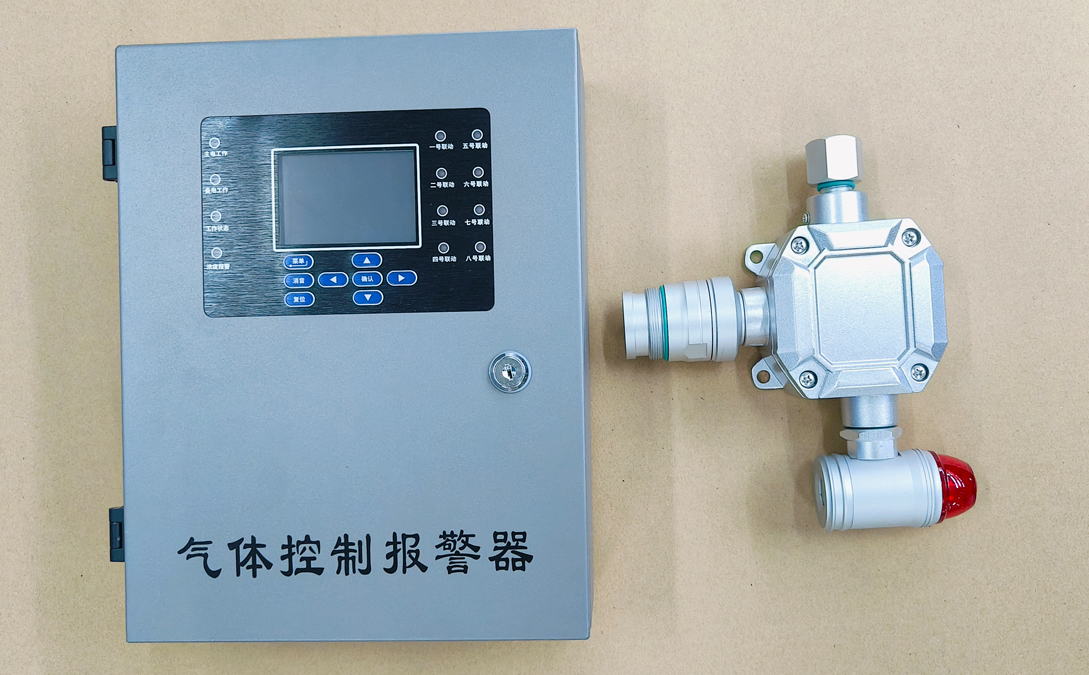

气体控制报警器（主机）技术参数
通道回路：1通道回路 (可咨询定制120通道回路)
工作电源：AC220V（内置有AC220V转24VDC开关电源）或24V蓄电池。
功 耗：小于 15W。
测量范围：与连接的探测器/检测仪同步。
安装方式：壁挂式
报警设定：依据在线探测器/检测仪可自由设定，一路探头可控制三组继电器
输入信号：RS485 / 4-20mA
报警方式：声光报警
面板数量：1个显示面板
输出信号：RS485、4-20mA输出，其中4-20mA输出为选配功能。本控制器一共设置了四组常规触点（24VDC/3A、AC220V/1A）和一组公共触点（24VDC/5A、AC220V/1A）；可扩展为9组常开/常闭无源触点输出。
工作环境：温度-20～50℃,湿度:0～90%RH。
防爆类型：非防爆型
尺 寸：330×260×100mm
重 量：约2.58Kg
◆ 采用气体传感器，通气调试测试；
◆ 三线制标准4～20mA输出；
◆ 四线制RS485信号输出；
◆ 声音及闪光报警灯；
◆ 两个电缆进线口，方便现场接线安装；
◆ 具有继电器开关量输出；
◆ 独立气室结构，方便传感器更换；
◆ 可配套气体控制报警器（主机）连接查看气体显示浓度值；
气体控制报警器（主机）特点优势
1、主电源采用市电AC220V 50Hz（主板工作电压为24VDC），备电采用24V蓄电池，使用方便。
2、控制器安装简单，使用方便。
3、内置微处理器，声光报警、故障判断。
4、具有自诊断功能，可以检测现场探测器/检测仪的故障情况。
5、控制器采用技术先进的数字化总线协议，操控性能强。
6、支持RS485输入、RS485输出和4-20mA输入、4-20mA输出（选配）。
7、多台控制器可组网工作，可主从机运行模式。
8、同时显示多通道探头的浓度值、单位、报警状态、工作状态等信息。
9、数据存储功能，可记录浓度值、故障报警、浓度报警等信息。
探测器(检测仪)配置附件
① 仪器 *1
② 中文说明书 *1
③ 保修卡&合格证 *1
气体控制报警器（主机）配置附件
① 仪器 *1
② 钥匙 *1
③ 中文说明书 *1
④ 保修卡&合格证 *1
根据场合需求增加选配件：
外置式声光报警灯
接触器（辅助启动/停止大风机、大排风扇）
3芯电缆线
4芯电缆线
485转接卡（连接电脑）
蓝牙打印机
其他需求欢迎咨询
根据场合需求，可定制：
定制主机4-20mA输出
详情欢迎咨询
有线传输：
1、采用4-20mA方式：探测器（检测仪）与气体控制报警器（主机）之间采用三根线（三芯电缆线）连接，分别为DC 24V正极、4-20mA信号线、DC 24V负极，一一对应。
2、采用RS485方式：探测器（检测仪）与气体控制报警器（主机）之间采用四根线（四芯电缆线）连接，分别为DC 24V正极、DC 24V负极、485正极、485负极，需设置对应地址序号。
详情欢迎咨询
欢迎使用，产品使用指导：
可查看产品说明书
可电话联系指导
可在线联系指导
可视频指导
注意事项：
1、注意避免高浓度气体冲击，超出测量范围的浓度会对气体传感器造成损坏。
2、注意避免高温环境下使用，温度过高会对气体传感器及仪器造成损坏。
3、注意避免湿度过大的场合使用，水汽湿度过大会对气体传感器造成损坏。
4、注意避免高压力环境下使用，高压力会对气体传感器造成损坏。
5、注意避免粉尘固体颗粒物堵塞感应口。
6、注意避免油渍污垢进入仪器。
解决对策：
1、超出仪器测量范围的，先联系咨询客服。
2、使用场合温度过高的，先联系咨询客服。
3、使用场合湿度过大的，先联系咨询客服。
4、使用场合为高压力的，需要做降压处理。
5、使用场合有粉尘固体颗粒物的，先联系咨询客服。
6、使用场合有油渍污垢的，先联系咨询客服。
气体控制报警器（主机）在使用上需要注意：
1、注意避免高温环境下使用。
2、注意避免湿度过大的场合使用。
3、非防爆型不能在防爆场合使用。
欢迎咨询
仪器在发货前经过通气调试校准，收到后可以开机使用。
定期校准，使用方可根据实际使用情况自行决定。
校准服务：
① 发快递寄回我司，由我司技术人员进行通气调试校准。
② 用户可自行购买标准气体以及相应的配件，然后按说明书流程操作。
③ 用户可自行发往第三方计量单位，需自行付校准费。
④ 用户也可交由我司代发第三方计量单位，所需费用由用户支付。
⑤ 如遇到不明白之处，可致电咨询。
售后服务：
一、质保期：1年 (不含配件)
二、产品保修信息:
正常使用情况下（各参数在产品技术范围内）由于产品本身质量引起的故障，在保修期内将负责给予免费保修，但不承担维修产品的上门费、运送费、拆装等与实际维修无关的费用；若对所选购的产品有额外的保修需求，欢迎致电咨询。
三、产品出现以下情况不属于免费保修范围，但可以提供维修服务，具体为：
1、 用户因安装、使用、保管不当而引起的故障或损坏；
2、 产品进水、粉尘堵塞、化学物质的侵蚀等使用检测环境因素造成的故障或损害；
3、 擅自拆卸、改装、调试或产品经过非我司人员维修或拆装；
4、 不在产品技术参数要求范围内使用而造成的故障或损坏，(如检测环境温湿度过大，气体浓度超出了产品的满量程，电压或电流的不稳定等）；
5、 因不可抗力(如地震、火灾、水灾等)或自然灾害而造成的故障或损坏；
7、 产品超出质保期；
四、产品保修服务流程
根据用户反馈的故障信息，公司技术服务部在收到用户寄过来的产品后，及时进行检查，然后把结果反馈到用户(反馈的方式为电话或邮件书面等)，不属于免费维护的，将收取零配件的成本费；人工费及产品调试、校准等为免费服务。
